Дистанционный лазерный измеритель контактного провода  "ДИКС" На электрифицированных железных дорогах, без снятия напряжения в максимальной дистанции от токоведущих частей, находящихся под напряжением. Для технического обслуживания контактной сети, измерения геометрических параметров проверке и регулировке контактной подвески, в том числе при аварийно-восстановительных работах на контактной сети, в сложных метеорологических условиях, в любое время суток. стоимость, цену уточняйте в отделе продаж.

СКМТР

№ 3185338991

Прибору «ДИКС» присвоен код сетевого классификатора материально-технических ресурсов «РЖД»

Дистанционный лазерный измеритель контактного провода "ДИКС"

ИЗМЕРИТЕЛЬНЫЕ СРЕДСТВА КОНТАКТНОЙ СЕТИ

НАЗНАЧЕНИЕ ПРИБОРА "ДИКС"

Портативный прибор предназначен для дистанционного измерения параметров контактной сети:

Измерение высоты подвеса контактного провода над уровнем верха головок рельсов;


Измерение параметра «Высота несущий линии» ;

Возможно автоматически вычислять разницу между подвесами проводов

Измерение параметра «Высота воздушной стрелки»;


Измерение расстояние до опоры несущую контактную сеть, от оси или краев путей. Измерение от рельса и на высоте 1,2 метра от оси путей

Измерение расстояния между осями смежных путей,  в том числе через платформы. До 120 метров с точностью ± 1.5 мм.

Измерение  габаритов (высоты и расстояния) до платформы от оси путей и другую инфраструктуру.

Отправляем международной логистической компанией DHL

DHL

Международная доставка грузов

Транспортно-логистическая группа компаний Major

Major

Транспортно-логистическая группа компаний Major

Экспресс-доставка грузов по России и за рубеж.

SDEK

Экспресс-доставка грузов по России и за рубеж.

fedex компания, предоставляющая почтовые, курьерские и другие услуги логистики по всему миру

fedex

компания, предоставляющая почтовые, курьерские и другие услуги логистики по всему миру

Деловые Линии — крупная российская транспортно–логистическая служба

Деловые Линии

крупная российская транспортно–логистическая служба

«ПЭК» занимается организацией перевозок товаров авто- и авиатранспортом. Специализация транспортно-экспедиторской Компании – доставка сборных грузов.

Первая экспедиционная компания

«ПЭК» занимается организацией перевозок товаров авто- и авиатранспортом. Специализация транспортно-экспедиторской Компании – доставка сборных грузов.

 СНГ

РОССИЯ

МЕЖДУНАРОДНАЯ

ЛОГИСТИКА

Для вашего удобства измерительные комплексы ДИКС отправляем в любую точку мира через  международные и национальных логистических операторов.

ВИДЕО ОБЗОР ПРИБОРА ДИКС

ПРИМЕНЕНИЕ ПРИБОРА "ДИКС"

На электрифицированных железных дорогах, без снятия напряжения в максимальной дистанции от токонесущих частей, находящихся под напряжением.

Для технического обслуживания контактной сети, измерения геометрических параметров, проверке и регулировке контактной подвески, в том числе при  аварийно-восстановительных работах на контактной сети, в сложных метеорологических условиях, в любое время суток.


Это действительно удобно, одним легким прибором можно довольно быстро снять все основные показатели. Скорость измерений очень высокая, а лазерный луч и прицельный маркер на дисплее поможет точно попасть в кабельную линию. Даже в очень яркую, солнечную погоду, с помощью увеличения картинки с проводом на измерительном приборе, можно просто попасть в цель.

Применений ДИКС  На электрифицированных железных дорогах, без снятия напряжения в максимальной дистанции от токоведущих частей, находящихся под напряжением. Для технического обслуживания контактной сети, измерения геометрических параметров проверке и регулировке контактной подвески, в том числе при аварийно-восстановительных работах на контактной сети, в сложных метеорологических условиях, в любое время суток.
Прибор "ДИКС"  производства ООО "АЛЬФА ГРУПП" предназначены для бесконтактного измерения высоты подвеса контактного провода относительно уровня головок рельсов и его смещения (зигзаг, вынос) относительно оси токоприемника, а также бесконтактного измерения зоны подхвата отходящей ветви воздушной стрелки. Измерения состояние контактной сети производятся в процессе пешего обхода, что позволяет производить контроль состояния контактной сети.

Схема проводимых измерений параметров контактной сети и несущих систем.

Определение геометрических параметров расположения контактного провода и несущего троса относительно железнодорожного пути.

ВНИМАНИЕ: Устанавливая измерительный прибор "ДИКС" на рельсы, следите чтобы направляющая линейка устанавливалась на диэлектрическую основу.

Установите «ДИКС» на рельсы под измеряемыми объектами. После включения измерительный инструмент находится в режиме измерения длины (высоты).

Простой режим измерения: Включите камеру кнопкой включения, на дисплее отразится измеряемая контактная сеть. С помощью кнопки масштабирования при необходимости, произведите увеличение картинки. Индикатор цели  отражает попадание лазера в цель измерения, производится замер кнопкой измерения.

Непрерывный режим измерения: При этом, измерительный прибор отражает максимальное и минимальное значение. В котором первое пересечение лазером кабельной линии является контактная сеть (минимальное значение), а второе значение (максимальное) является несущие кабельный линии. Для переключения в непрерывный режим измерений нужно выбрать соответствующую функцию в настройках.

99,3%  проверка на ЛЕЙТОРЕ

99,7% соответствие при проверке ЭТАЛОНА

Соответствие "ЛЕНТЕ" параметров ДИКС при проверке поездом лаборатории

99,9% Соответствие "ЛЕНТЕ" параметров ДИКС при проверке поездом лаборатории

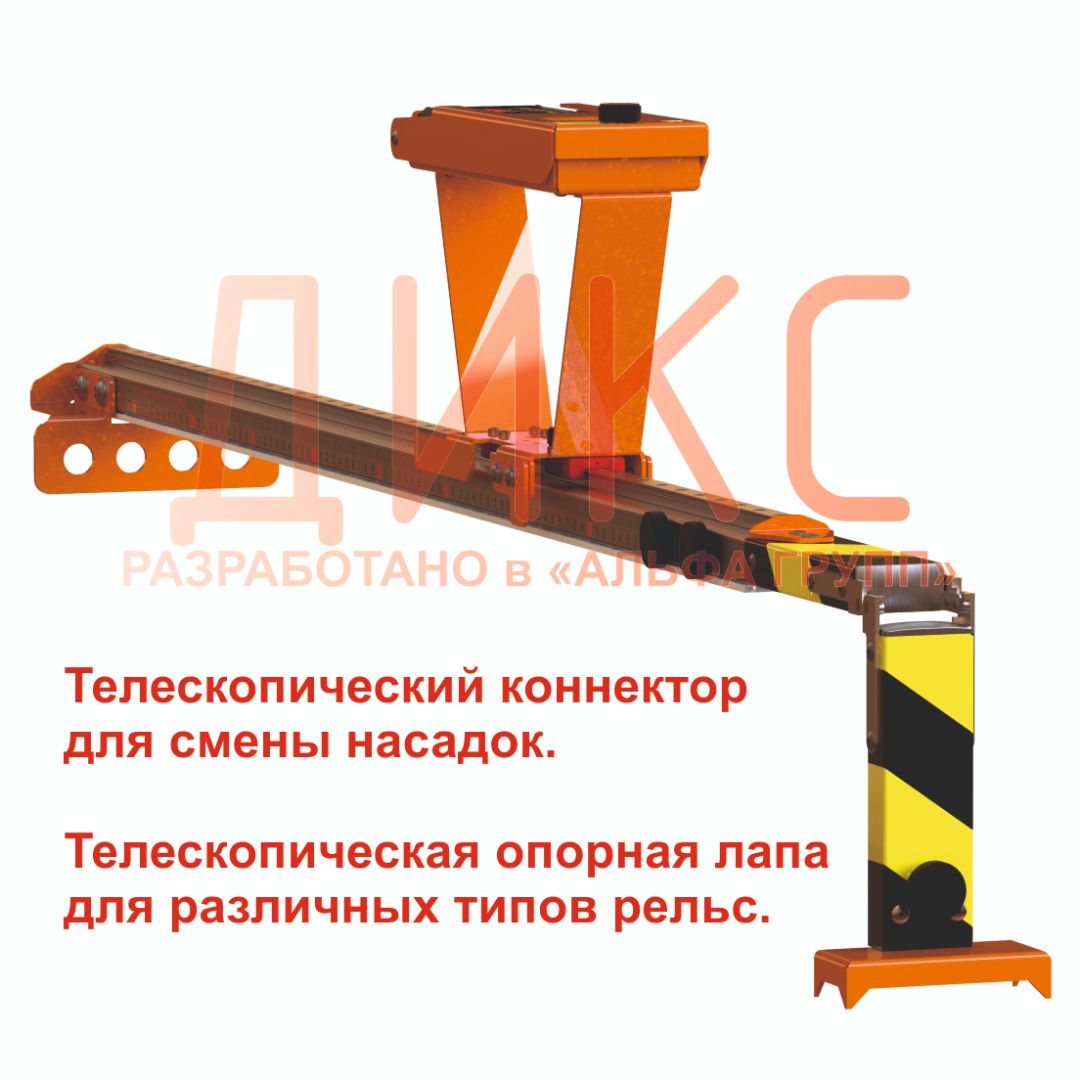

Телескопический коннектор для смены насадок - опций ДИКС. Телескопическая опорная лапа для различных типов рельс

Коннектор для различных опций ДИКС

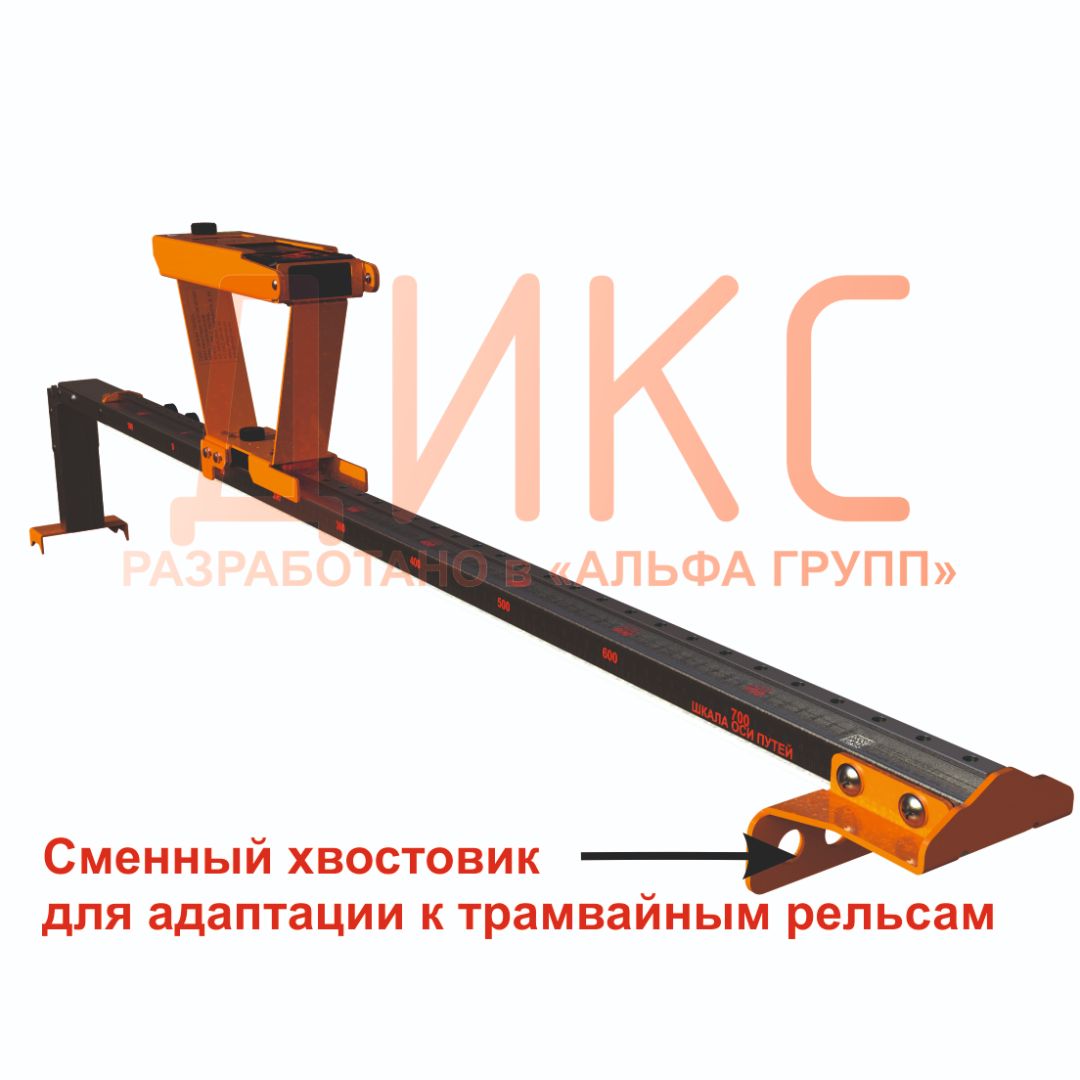

Сменный хвостовик ДИКС для работы на трамвайных типах рельс

Подходит и для трамвайных рельсов.

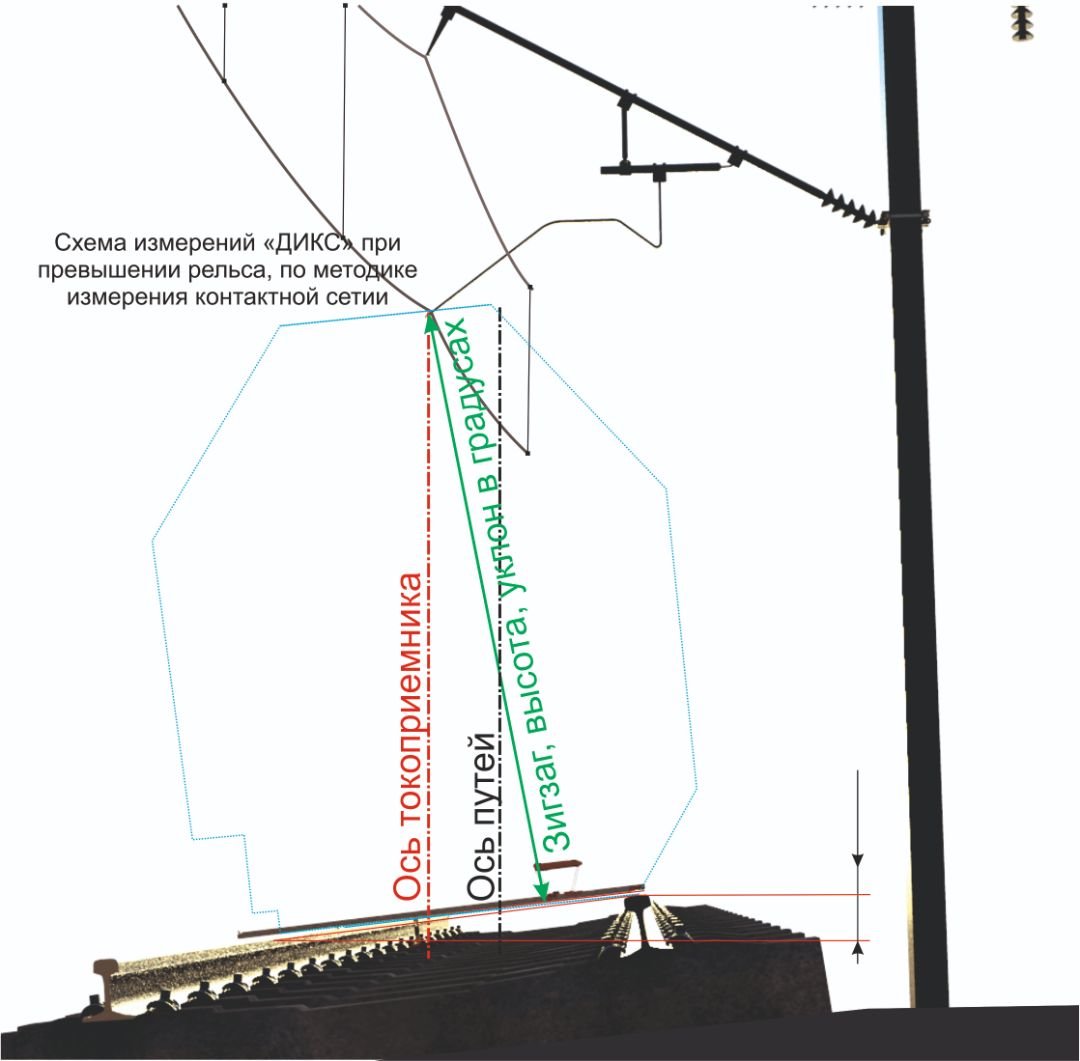

Измерения при превышении рельса
